СBVAC | СЕРИЯ GD

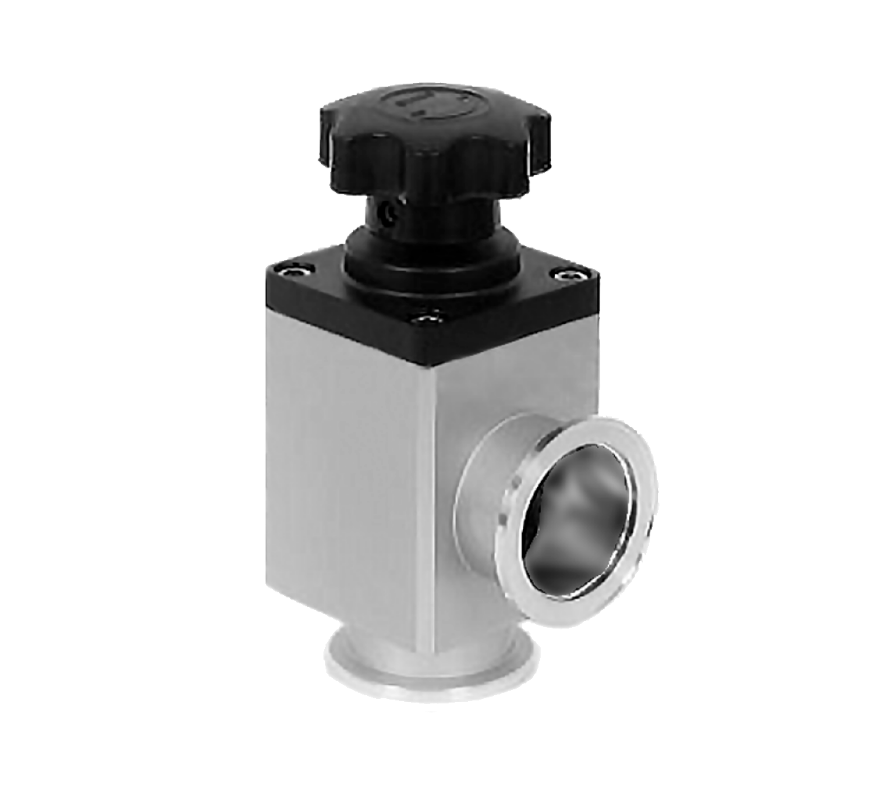

УГЛОВОЙ РУЧНОЙ КЛАПАН GD-J16

Эти клапаны отличаются эффектным внешним видом и рациональной конструкцией. Кроме того, они обладают целым рядом преимуществ: стабильная работа, компактный размер, высокий класс герметичности, длительный срок службы, износостойкие и др.

Диаметр, условно-проходной: 16 мм

Клапаны угловые вакуумные ручные специальные УРС предназначены для герметичного перекрытия вакуумных систем в промежутке давлений от 1х105 до 1,33х10-5 Па (от 760 до 1х10-7 мм рт. ст.).

ОПИСАНИЕ

Мы предлагаем купить вакуумные клапаны по выгодной цене производителя.

Вакуумные клапаны всегда входят в состав вакуумных систем. Они служат для отсечения и герметизации элементов вакуумной системы, таким образом, обеспечивают необходимую последовательность откачки и напуска атмосферы.


На сегодняшний день из-за быстрого развития технологий производства, клапаны с диаметром фланца больше чем 160 мм практически не производятся. Это вызвано тем, что клапаны с большим ДУ будут стоить столько же или даже дороже, чем затвор того же ДУ.

Основная конструкционная особенность вакуумного клапана это простота его конструкции, в сравнении с затвором. Движение тарелки клапана происходит по оси седла и по оси газового потока. Это сильно уменьшает проводимость вакуумного клапана, по сравнению с затвором такого же типоразмера фланца. Положения входного и выходного фланцев, как правило, находятся под углом 90°, что также снижает пропускную способность.

Вакуумные клапаны могут иметь как прямую (проходную), так и угловую конструкцию, но в большинстве случаев угловая конструкция будет заметно меньше стоить. Даже если фланцы ориентированы линейно, внутри клапана все равно будет реализован тот же угловой клапан.

Вакуумные клапаны сейчас в основном имеют пневматический привод, электромагнитный или ручной привод; электромеханический привод уходит в прошлое. Также, из-за большой стоимости мощных электромагнитов и больших пусковых токов, обычно клапаны с электромагнитным приводом имеют ограничение по диаметру фланца, не более 40 мм.

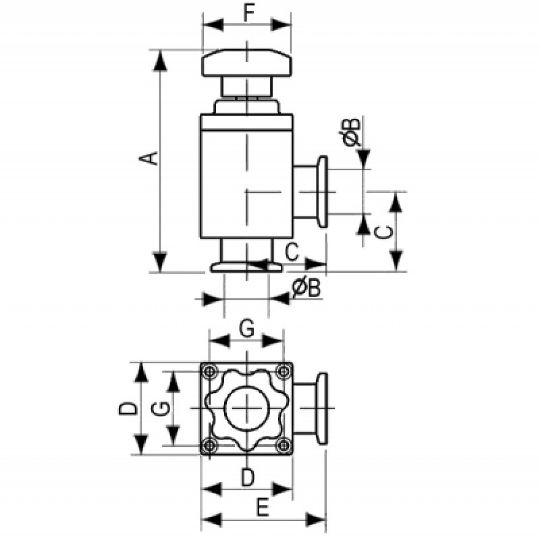

Размер B, мм 16
Размер A, мм 102
Материал корпуса алюминий
Рабочее давление, Па 1×10-5 - 1.2×105
Рабочая температура, °C≤150
Размер F, мм40
Диаметр, условно-проходной, мм16
Тип фланца KF
Размер G, мм28
Размер C, мм35
Перепад давления перед открытием клапана, Па≤1.2×105
Уровень течи, Па×Л/Сек≤1.3×10-7
Положение установкилюбое
Ресурс (млн.циклов)0.2
Вес (кг) 0.27
Размер D1, мм 40
Размер E1, мм55,5
СтранаКитай
ПроизводительСBVAC
ТипКлапан

УГЛОВОЙ РУЧНОЙ КЛАПАН GD-J16

СBVAC | СЕРИЯ GD

Наша компания — надежный поставщик современного вакуумного оборудования, предлагающий купить вакуумные клапаны по цене производителя.

Узнать подробнее о характеристиках и актуальной стоимости продукции можно, связавшись с нами.
